Hej tam! Jako wieloletni dostawca rur stalowych EN10217 widziałem już wszystko, jeśli chodzi o typowe wady tych rur i sposoby ich wykrywania. Na tym blogu będę dzielić się niektórymi z moich rzeczywistych doświadczeń i wiedzy na ten temat.
Typowe wady rur stalowych EN10217
Pęknięcia powierzchniowe
Pęknięcia powierzchniowe są jednym z najczęstszych problemów w przypadku rur stalowych EN10217. Pęknięcia te mogą być spowodowane różnymi czynnikami, takimi jak nieprawidłowe walcowanie w procesie produkcyjnym, nagłe zmiany temperatury lub naprężenia związane z materiałem. Zwykle pojawiają się jako małe, przypominające włosy linie na zewnętrznej powierzchni rury. Pęknięcia powierzchniowe stanowią duży problem, ponieważ mogą stanowić punkt wyjścia dla poważniejszej korozji i osłabić ogólną integralność strukturalną rury. Jeśli nie zostaną poddane kontroli, pęknięcia te mogą z czasem narastać pod wpływem ciśnienia wewnętrznego i sił zewnętrznych, prowadząc do uszkodzenia rury.
Inkluzje
Wtrącenia to obce substancje, które zostają uwięzione wewnątrz stali podczas procesu topienia i odlewania. Mogą to być tlenki, siarczki lub inne cząstki niemetaliczne. Wtrącenia mogą zakłócać normalny przepływ struktury krystalicznej stali, co z kolei wpływa na właściwości mechaniczne rury. Na przykład mogą zmniejszyć plastyczność i wytrzymałość rury, czyniąc ją bardziej podatną na pękanie pod wpływem naprężeń. Czasami wtrącenia mogą również powodować lokalną korozję, ponieważ mogą inaczej reagować z otaczającą stalą w środowisku korozyjnym.
Niedoskonałe spoiny
W przypadku spawanych rur stalowych EN10217 wady spoin są częstym problemem. Złe techniki spawania, nieprawidłowe parametry spawania lub brudne powierzchnie spawania mogą prowadzić do problemów, takich jak brak wtopienia, porowatość i wtrącenia żużla w strefie spoiny. Brak wtopienia oznacza, że metal spoiny nie wiąże się prawidłowo z metalem rodzimym, tworząc słabe punkty. Porowatość to obecność małych otworów w spoinie, które mogą zmniejszyć wytrzymałość i nośność rury pod ciśnieniem. Wtrącenia żużla to kawałki żużla, które pozostają uwięzione w spoinie, co może również powodować koncentrację naprężeń i potencjalnie prowadzić do pęknięć.
Różnice w grubości ścianki
Jednolita grubość ścianki ma kluczowe znaczenie dla wydajności rur stalowych EN10217. Jednakże w procesie produkcyjnym możliwe jest uzyskanie różnic w grubości ścianek. Może się to zdarzyć na skutek nierównomiernego walcowania, zużycia urządzeń walcujących lub problemów z surowcem. Rury o znacznych różnicach grubości ścianek mogą nie wytrzymać tego samego poziomu ciśnienia wewnętrznego, co rury o jednakowej grubości. Obszary o cieńszych ściankach są bardziej narażone na pękanie pod ciśnieniem, podczas gdy grubsze obszary mogą powodować koncentrację naprężeń w strefach przejściowych.
Jak wykryć te wady
Kontrola wizualna
Kontrola wzrokowa jest najprostszą i najbardziej podstawową metodą wykrywania wad rur stalowych EN10217. Polega na oglądaniu powierzchni rury gołym okiem lub przy użyciu prostych narzędzi powiększających. W przypadku pęknięć powierzchniowych często można je zobaczyć w postaci nieregularnych linii na powierzchni rury. Wtrącenia mogą wyglądać jak małe, przebarwione plamki lub guzki. Podczas oględzin szukamy również wszelkich oczywistych oznak niedoskonałych spoin, takich jak szorstkie lub nierówne spoiny. Kontrola wizualna ma jednak swoje ograniczenia. Może wykryć tylko defekty widoczne na powierzchni i może przeoczyć drobne lub ukryte defekty.
Badania ultradźwiękowe
Badania ultradźwiękowe są szeroko stosowaną metodą badań nieniszczących. Wykorzystuje fale dźwiękowe o wysokiej częstotliwości do wykrywania wewnętrznych defektów rury stalowej. Kiedy fala ultradźwiękowa napotka defekt, taki jak wtrącenie lub pęknięcie, odbija sygnał. Analizując te odbite sygnały, możemy określić lokalizację, rozmiar i charakter wady. Badanie ultradźwiękowe jest bardzo skuteczne w wykrywaniu defektów wewnętrznych, które nie są widoczne na powierzchni i można je zastosować do badania całej objętości rury. Dokładna interpretacja wyników testu wymaga jednak wykwalifikowanych operatorów.
Badanie cząstek magnetycznych
Badania magnetyczno-proszkowe stosuje się głównie do wykrywania defektów powierzchniowych i przypowierzchniowych rur ze stali ferromagnetycznej (którymi jest większość rur EN10217). Najpierw do rury przykładane jest pole magnetyczne. Następnie na powierzchnię natryskuje się cząstki magnetyczne. Jeśli wystąpi defekt, pole magnetyczne zostaje zakłócone, a cząstki magnetyczne gromadzą się w miejscu defektu, czyniąc go widocznym. Metoda ta jest szybka i stosunkowo łatwa do wykonania i pozwala na wyraźne wskazanie pęknięć powierzchniowych i przypowierzchniowych oraz innych defektów.
Testowanie prądów wirowych
Inną metodą badań nieniszczących są badania prądami wirowymi. Wykorzystuje indukcję elektromagnetyczną do wykrywania defektów powierzchniowych i przypowierzchniowych. Gdy prąd przemienny przepływa przez cewkę umieszczoną w pobliżu powierzchni rury, wytwarza on w rurze prądy wirowe. Jeśli wystąpi usterka, ma to wpływ na prądy wirowe, a zmiany można wykryć, mierząc impedancję cewki. Badanie prądami wirowymi jest szczególnie przydatne do wykrywania małych wad powierzchniowych i może być również stosowane do pomiaru grubości ścianki rury.
Badania radiograficzne
Badania radiograficzne polegają na wykorzystaniu promieni rentgenowskich lub gamma do sprawdzenia wewnętrznej struktury rury stalowej. Promienie przechodzą przez rurę, a obraz powstaje na kliszy lub detektorze cyfrowym. Wady takie jak wtrącenia, pęknięcia wewnętrzne i wady spoin są wyraźnie widoczne na radiogramie. Jednakże badania radiograficzne są bardziej złożone i droższe niż niektóre inne metody, a także wymagają rygorystycznych środków ostrożności ze względu na stosowanie promieniowania.
Nasze oferty

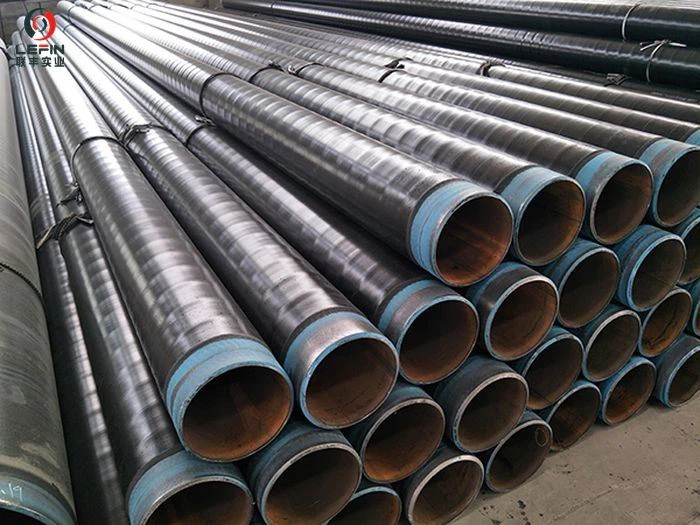

U nas bardzo poważnie podchodzimy do jakości naszych rur stalowych EN10217. Oferujemy szeroką gamę produktów m.inRura stalowa MS SSAW,Rura stalowa API 3LPE HDPE SSAW, IRura stalowa SSAW ze szwem spiralnym S355JR. Wszystkie nasze rury przechodzą rygorystyczny proces kontroli jakości, który obejmuje wiele metod kontroli, aby zapewnić, że spełniają najwyższe standardy i są wolne od typowych wad, które omówiliśmy.
Jeśli szukasz na rynku wysokiej jakości rur stalowych EN10217, nie wahaj się skontaktować i rozpocząć rozmowę. Jesteśmy tutaj, aby pomóc Ci znaleźć odpowiednie rury do Twoich konkretnych potrzeb. Niezależnie od tego, czy pracujesz nad projektem budowlanym, zastosowaniem przemysłowym, czy czymś innym, mamy wiedzę i produkty, które Cię wspierają. Skontaktuj się z nami, aby uzyskać bardziej szczegółowe informacje i omówmy Twoje wymagania dotyczące zamówień.
Referencje
- Kodeks ASME dotyczący kotłów i zbiorników ciśnieniowych, sekcja V – Badania nieniszczące
- Normy ASTM dotyczące badania rur stalowych
- Normy ISO dotyczące jakości i kontroli rur stalowych
