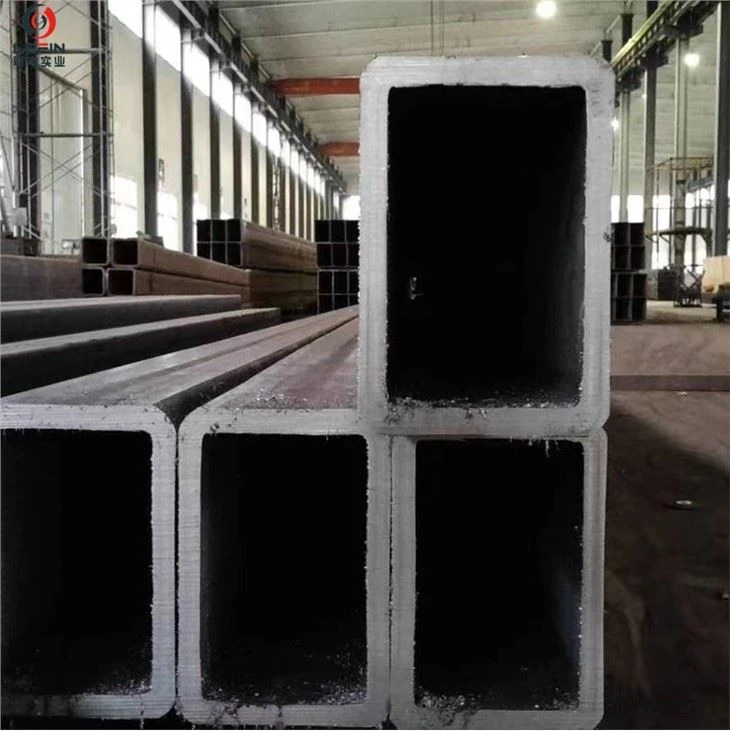

PUSTY PRZEKRÓJ KONSTRUKCYJNY AS/NZS 1163
AS/NZS 1163 "Konstrukcyjne stalowe kształtowniki zamknięte formowane na zimno".
Tolerancje wymiarów ustalane są zgodnie z AS/NZS 1163.
| Charakterystyka | Tolerancje | ||||
|---|---|---|---|---|---|
| Wymiary zewnętrzne |  1 procent , z minimum0.5mm | ||||
| Grubość (t) | 10 procent | ||||
| Wklęsłość / Wypukłość | Maks. {{0}},8 procent lub 0,5 mm, w zależności od tego, która wartość jest większa | ||||
| Prostokątność boków | 90 1 | ||||
| Profil narożny zewnętrzny | (odpowiednik 50x50 lub mniej) | 1,5 t do 3. 0t | |||
| (Odpowiada większemu niż 50x50) | 1,8t do 3.0t | ||||
| Skręcać | 2mm plus 0.5mm/m długości | ||||
| Prostota | 0.15 procent całkowitej długości | ||||
| Masa na jednostkę długości | Nie mniej niż 0.96 razy określona masa na poszczególnych długościach | ||||
| Długość | Długość młyna (lub „nieokreślona”) | 0, plus 100 mm | |||
| Precyzyjna długość | |||||
L 6,000mm | 0, plus 5 mm | ||||
6,000mm L10,000mm | 0, plus 15 mm | ||||
| 10,000mm L | 0, plus 5 mm plus 1 mm/m | ||||
| NOTATKA 1) Wymiary zewnętrzne są mierzone w poprzek płaskich w miejscach co najmniej 50 mm od końca HSS. | |||||
