Ogólny przegląd

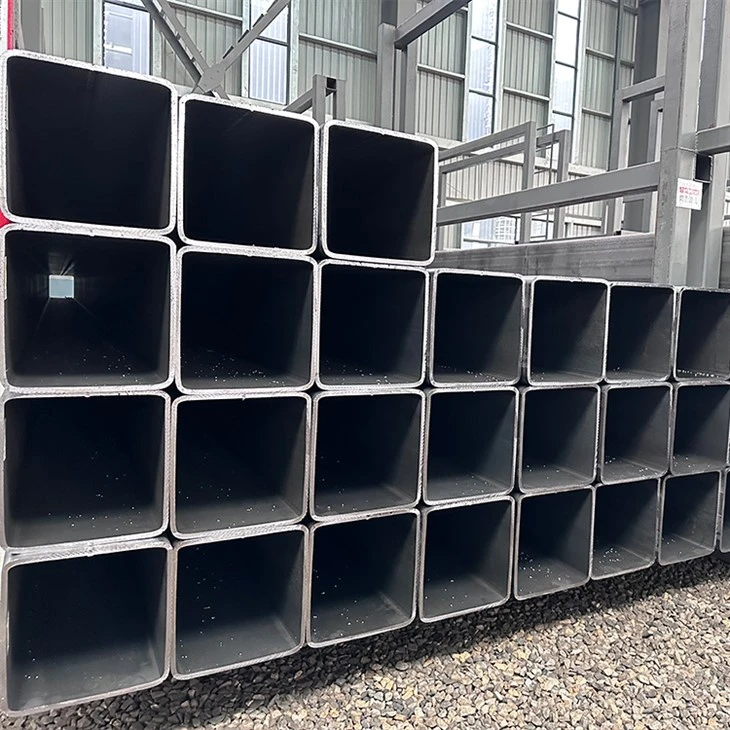

S355jest europejską stopą stali strukturalnej o minimalnej granicy plastyczności355 MPaprzy mniejszej lub równej grubości 16 mm.

Podgraniczne (Jr, J0H, J2H) wskazaćwytrzymałość uderzeniaWymagania w różnych temperaturach:

S355jr: Temperatura pokojowa (test uderzenia 20 stopni).

S355J0H: Test uderzenia 0 stopni.

S355J2H: -20 stopni testu wpływu.

"H„W J0H/J2H oznaczapuste sekcje(dotyczy rur utworzonych na zimno 10219).

Kluczowe różnice: EN 10210 vs. EN 10219

Parametr	EN 10210 (gorąco)	EN 10219 (utworzony na zimno)
Produkcja	Gorąco, płynne lub spawane.	Uformowane na zimno, przyspawane (z zwiniętego arkusza).
Tolerancja wymiarowa	Ściślejsze tolerancje (lepsze wykończenie powierzchni).	Nieco luźniejsze tolerancje.
Właściwości mechaniczne	Wyższa plastyczność (na gorąco zachowuje strukturę ziarna).	Nieco niższa plastyczność (utwardzanie zimna).
Wytrzymałość uderzenia	Ogólnie lepiej ze względu na proces tworzenia na gorąco.	Może wymagać surowszych testów dla wariantów utworzonych na zimno.
Zastosowania	Struktury obciążenia ciężkiego (np. Mosty, budynki).	Obciążenie lekkie do średniej (np. Ramy, podporki).

EN 10210 SMLS HOLLOW SECTIONS

Skład chemiczny (wspólny dla wszystkich gatunków S355)

Carbon (c):Mniejsze lub równe 0,22%.
Silicon (SI):Mniejsze lub równe 0,55%.
Mangan (MN):Mniej niż 1,60%.
Fosfor (P):

EN 10210: mniejsze lub równe 0,035%(J0H), mniejsze lub równe 0,030%(J2H);

EN 10219: mniejsze lub równe 0,040%(J0H), mniejsze lub równe 0,035%(J2H);

Siarka:

EN 10210: mniejsze lub równe 0,035%(J0H), mniejsze lub równe 0,030%(J2H);

EN 10219: mniejsze lub równe 0,040%(J0H), mniejsze lub równe 0,035%(J2H);

Mikroallousz (NB, V, TI):Opcjonalne do udoskonalenia ziarna (szczególnie w J2H).
Notatka:Zarówno EN 10210 (gorąco), jak i EN 10219 (uformowane na zimno) rur stalowy S355 mają podobne limity węgla, manganu i zanieczyszczeń. Jednak EN 10219 może wymagać surowszej kontroli reszt (np. Azotu) w celu lepszego tworzenia na zimno.

Właściwości mechaniczne (typowe wartości)

Stopień	Granica plastyczności (MPA) Grubość nominalna mniejsza lub równa 16 mm	Wytrzymałość na rozciąganie (MPA) Nominal thickness >3 mniej niż lub równe 40		Wydłużenie (%) Grubość nominalna mniejsza lub równa 40 mm		Impact Energy (J)
S355jr	Większe lub równe 355	470–630 (EN10210)	490–630 (EN10219)	Większe lub równe 22 (EN10210)	Większe lub równe 20 (EN10219)	Większe lub równe 27 J przy 20 stopniach
S355J0H	Większe lub równe 355	470–630 (EN10210)	490–630 (EN10219)	Większe lub równe 22 (EN10210)	Większe lub równe 20 (EN10219)	Większe lub równe 27 J w 0 stopniu
S355J2H	Większe lub równe 355	470–630 (EN10210)	490–630 (EN10219)	Większe lub równe 22 (EN10210)	Większe lub równe 20 (EN10219)	Większe lub równe 27 J o -20 stopnia

Notatka:EN 10210 oferuje wyższą plastyczność z powodu formowania na gorąco, podczas gdy EN 10219 ma nieco wyższą siłę od stwardnienia za zimno. EN 10219 obejmuje również stopnie niskiej temperatury (J0H/J2H) dla zimnych klimatów.
Gorące vs. różnice na zimno:

Gorąco (EN 10210):Zazwyczaj pokazująWyższe wydłużenie(lepsza plastyczność), lepsza dla ciężkich obciążeń.

Uformowany przez zimno (EN 10219):Bardziej opłacalne, mamWyższa wytrzymałość na rozciąganiez opcjami odporności na zimno.

en 10219 s275j2h hollow section

Wnioski i zalety

EN 10210 gorące rury:

Zastosowania: Krytyczne komponenty konstrukcyjne (ramki budynków, mosty, platformy offshore), ciężkie maszyny i konstrukcje spawane o wysokiej stresce.
Zalety:

Doskonała spawalność i formalność z powodu jednorodnej mikrostruktury

Doskonała odporność na zmęczenie i wytrzymałość złamań

Lepsza dokładność wymiarowa i wykończenie powierzchniowe

Idealny do dynamicznych warunków ładowania

EN 10219 Rury utworzone na zimno:

Zastosowania:Zastosowania strukturalne lekkie do medium (rusztowanie, stojaki do przechowywania, sprzęt rolniczy), elementy architektoniczne i projekty wrażliwe na koszty.
Zalety:

Wyższa granica plastyczności z na zimno

Bardziej ekonomiczne dla masowej produkcji

Dostępne w precyzyjnych, złożonych przekrojach

Gatunki o niskiej temperaturze (J0H/J2H) działają dobrze w zimnych klimatach

EN 10210 SHS

Podsumowanie i wytyczne dotyczące wyboru

S355 stalowe rur podEN 10210 (gorąco)IEN 10219 (utworzony na zimno)Standardy oferują wyraźne zalety dostosowane do różnych wymagań strukturalnych.

EN 10210 rurExcel wZastosowania o wysokiej integralnościZe względu na ich doskonałą plastyczność, wytrzymałość uderzenia i spawalność z procesu tworzenia gorącego. Są preferowanym wyborem dla krytycznych konstrukcji, takich jak mosty, budynki wieżowców i platformy offshore, w których kluczowe są obciążenie dynamiczne i odporność na zmęczenie.
EN 10219 rur, Z drugiej strony, zapewnićOpłacalne rozwiązaniaW przypadku zastosowań strukturalnych lekkich do średnich, z dodatkową zaletą wytrzymałości na zimno i wyspecjalizowanych gatunków niskiej temperatury (J0H/J2H). Ich precyzyjne możliwości tworzenia sprawiają, że są idealne do elementów architektonicznych, systemów przechowywania i projektów wymagających złożonych przekrojów.

Kluczowe kryteria wyboru:

Wybierz EN 10210Gdy integralność strukturalna, wydajność spoiny i odporność na obciążenie dynamiczne są priorytetami.
Wybierz EN 10219W przypadku projektów świadomych budżetowych, znormalizowanych komponentów lub zastosowań na zimno.

Oba standardy utrzymują podstawowe właściwości mechaniczne S355, ale optymalizują je pod kątem różnych procesów produkcyjnych i zastosowań końcowych, umożliwiając inżynierom wybranie najbardziej odpowiedniego rozwiązania na podstawie wymagań specyficznych dla projektu.
